应用领域
适用于各种大型港口机械，工程机械，起重机械等作为机械行进方向的指示，或道路通行方向指示。
主要功能及特点
? 外壳为冷轧板喷塑工艺制成，耐腐蚀性好，密封结构，防水防尘，免维护。

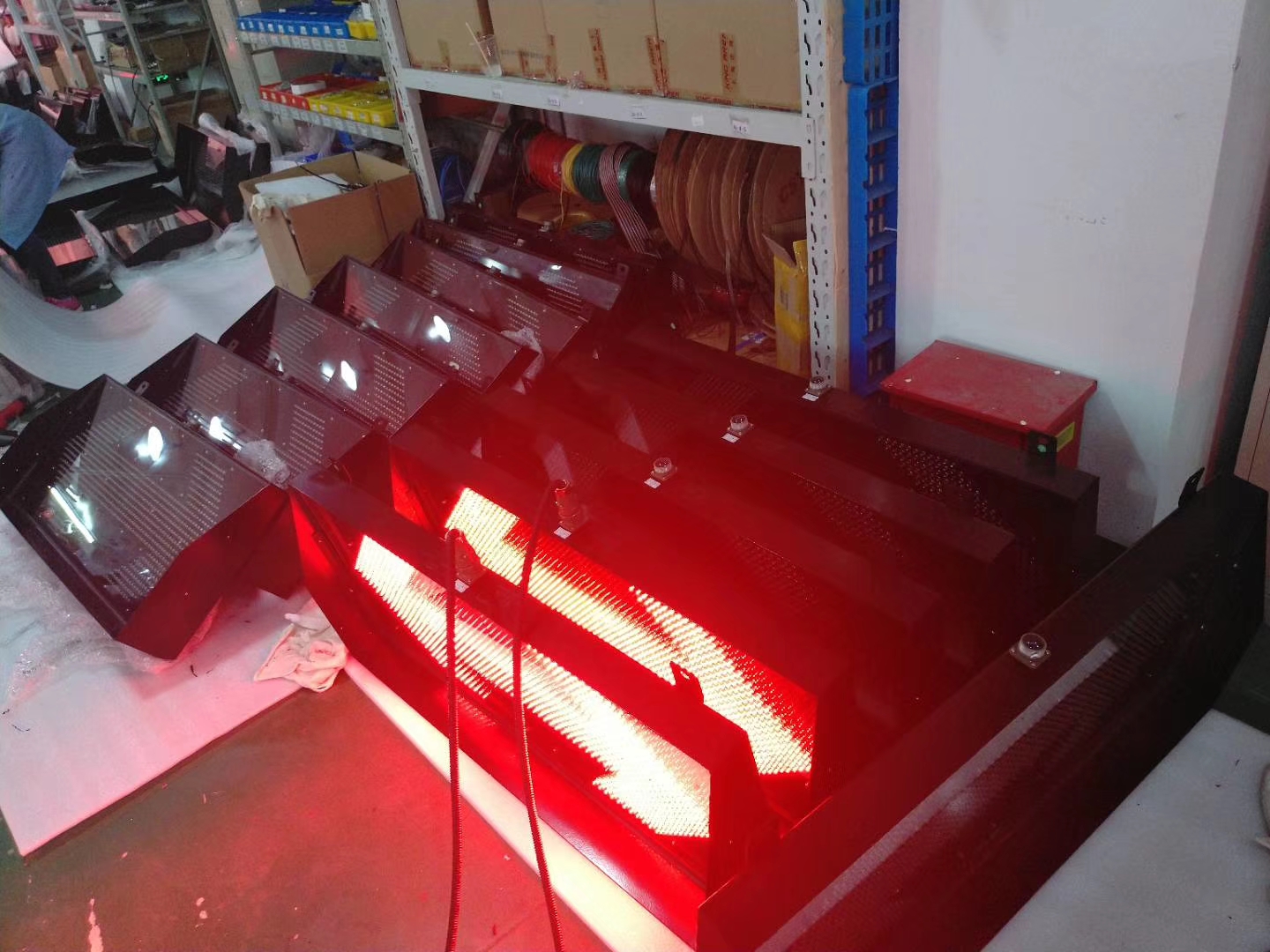

? 发光体为高亮度的LED组成的发光矩阵，使用寿命长。
? 接插件为航空插头（YD28K4TP）、航空插座（YD28J4Z），安装使用方便，应用范围广。
? 显示面板采用夹层安全玻璃，透明度高，透光率强，密封性好。

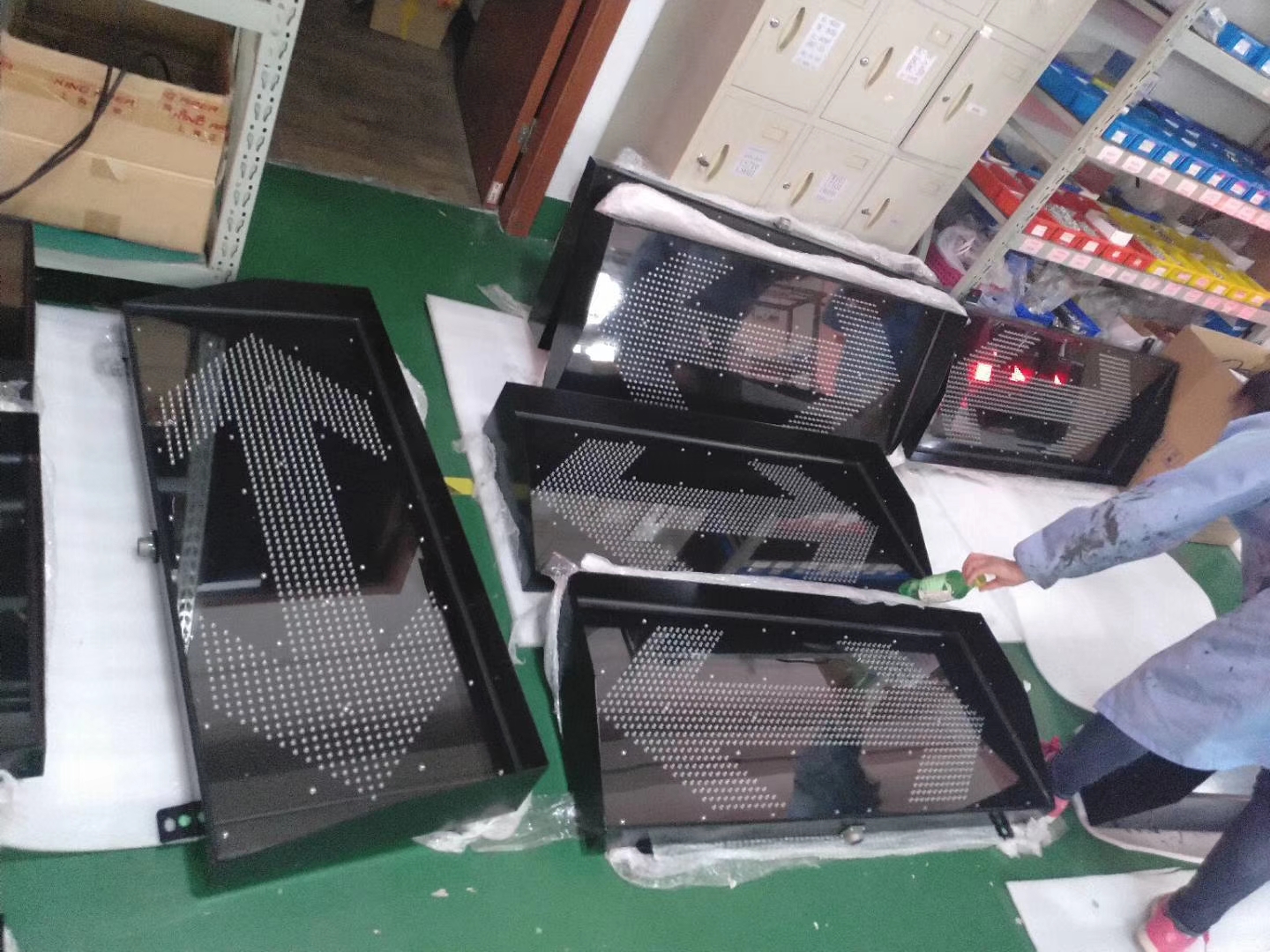

? 同一灯板，两个箭头指法方向，三种状态指示，状态控制简单。
主要技术参数
工作电压 | DC24V | 工作电流 | <1A |
额定功率 | <24W | 发光颜色 | 红 |
可视距离 | ≥200m | 光源寿命 | ≥100,000小时 |
引线长度 | 1.5m |
|
|
|
工作温度 | -30?C ~ +70?C | 防护等级 | IP65 |
工作湿度 | 10% ~ 95% (不凝结） | 参考重量 | 32kg |
材质 | 冷轧板+喷塑 |
|
|
安装尺寸图（单位：mm）
接线示意图
安装使用方法
请检查电源与灯具额定电压是否相符。
灯体使用4个M10的螺丝与安装面固定，安装面应平整且有足够的安装机械强度。
按着插头插座接线定义图接好信号控制线。
检查无误后，接通电源对应的指示灯将亮。
*******************************************************************
